ТИМ-решение для проектирования и моделирования структурированных кабельных систем

Рассчитать стоимость лицензии

ПОЛУЧИТЬ ПРОБНУЮ ЛИЦЕНЗИЮ НА 30 ДНЕЙ

Автоматизация рутинных операций

Автоматическое формирование кабельных журналов и спецификаций

Поддержка формата IFC

Базы 20+ производителей оборудования

Скидка 30% на лицензии nanoCAD BIM СКС до 31 мая

Технические возможности nanoCAD BIM СКС

Подсистемы СКС

Согласно ГОСТ Р 53 246−2008 в «nanoCAD BIM СКС» представлены следующие подсистемы СКС:

горизонтальная подсистема;
магистральная подсистема;
подсистема рабочего места;
подсистема телекоммуникационной;
администрирование.

1

Автоматическая маркировка рабочих мест, исходя из площади помещения

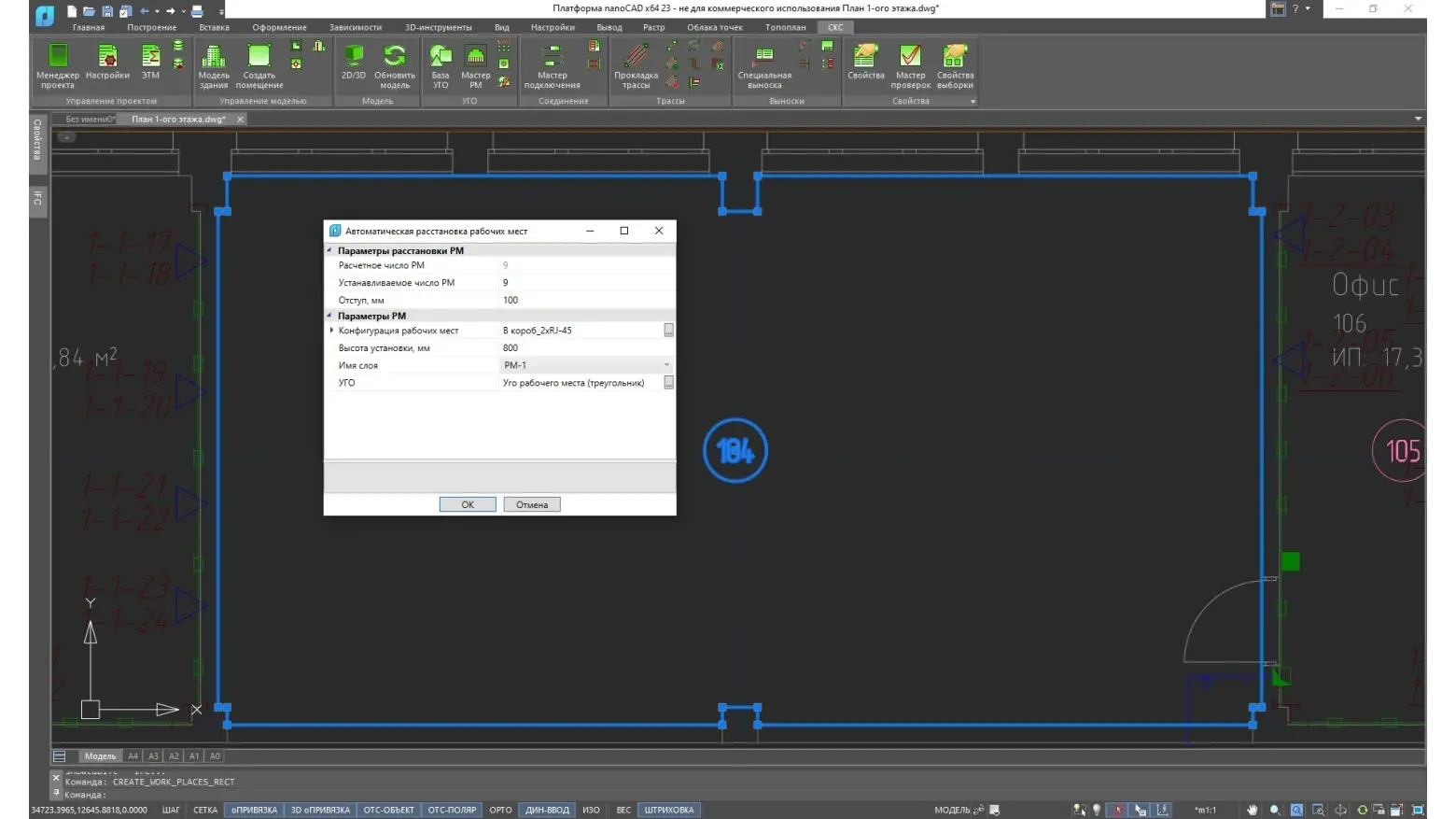

Рабочие места могут устанавливаться вручную или в автоматическом режиме. Автоматическая установка возможна как для одного помещения — с точной настройкой количества рабочих мест, так и для нескольких выбранных помещений — с учетом их площади, а также площади на одно рабочее место, заданной для этих помещений.

2

Создание системы кабельных каналов

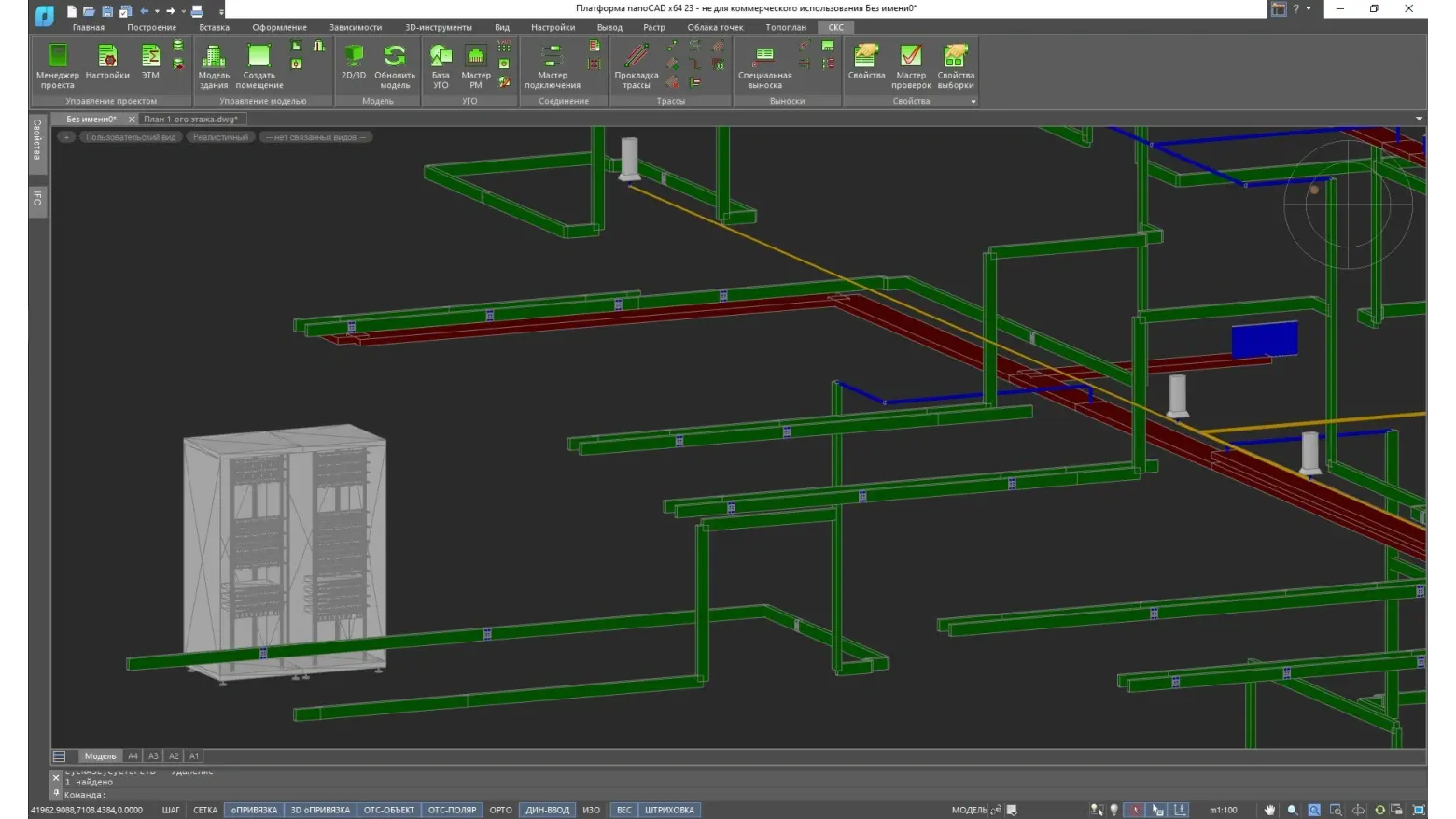

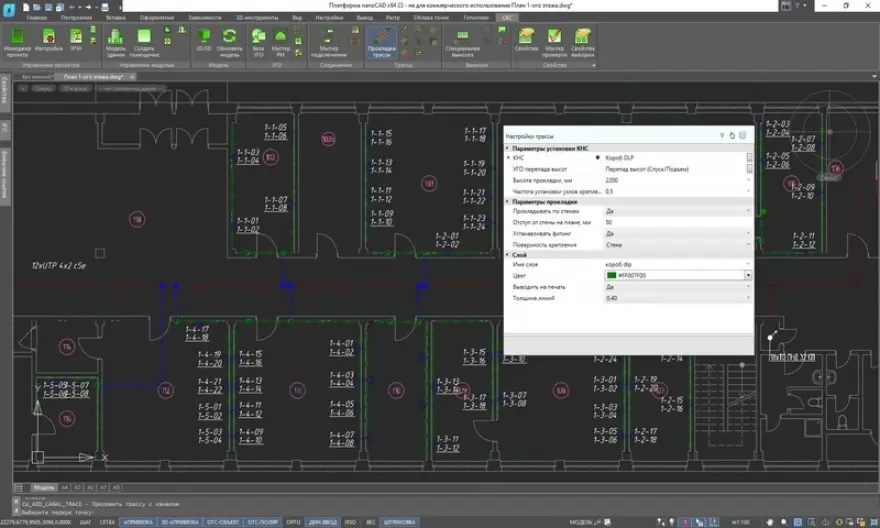

Используются три основных типа кабельных каналов: лотки, трубы и короба. Проводится автоматический подбор соединительных элементов: тройников, поворотов, отводов, заглушек. При работе с лотками подбираются и установочные элементы для их крепления.

3

Работа с электротехнической моделью

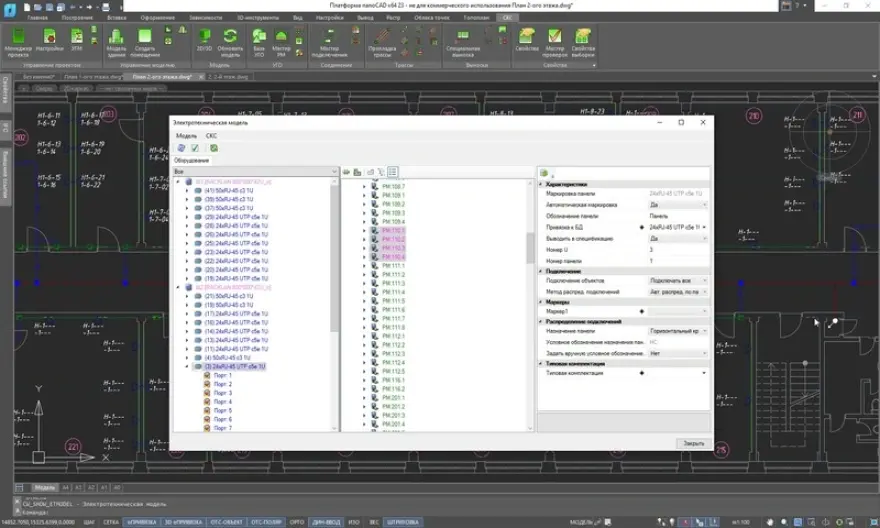

В проекте все соединения включаются в единую электротехническую модель (ЭТМ), которая позволяет быстро и безошибочно создать соединения для горизонтальной и магистральной подсистем здания.

4

Выгрузка модели в формате IFC

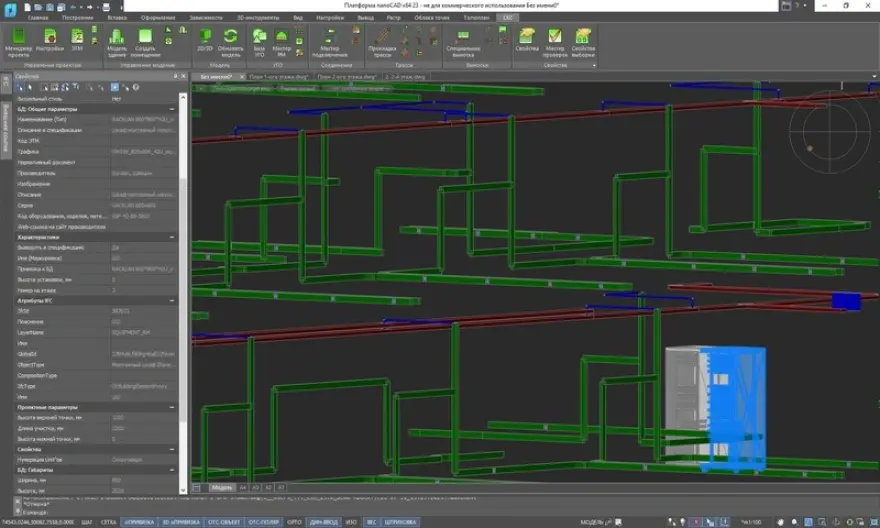

Реализация основного принципа открытого информационного моделирования: создание единой информационной модели проектируемой системы. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели легко встраиваются в общую модель, реализованную на любой ТИМ-платформе. Также модель спроектированной системы можно выгружать в среду общих данных «CADLib Модель и Архив».

5

Автоматическое формирование отчетных документов

Генерация всех необходимых проектных документов, включая планы расположения оборудования, спецификацию оборудования, изделий и материалов, структурную схему, отчет по рабочим местам, кабельные журналы, схемы компоновки шкафов.

6

Максимум автоматизации
для ускорения проектирования СКС!

Трассировка кабеля по кабельным каналам

Расстановка оборудования

Расстановка рабочих мест, исходя из площади помещения

Маркировка рабочих мест и оборудования на чертеже

Проверки модели на корректность построения

Обновляемые спецификации на основе данных из информационной модели

ПОДОБРАТЬ ЛИЦЕНЗИЮ

Базы данных производителей СКС, шкафов и кабеленесущих систем поставляются в составе «nanoCAD BIM СКС». Все базы можно редактировать и пополнять.

Библиотеки 20+ производителей оборудования уже в составе поставки!

Вы научитесь:

создавать структуру проекта и управлять этой структурой
работать с редактором баз данных
формировать конфигурации рабочих мест и размещать их в модели
работать с телекоммуникационными шкафами
прокладывать кабеленесущие системы и автоматически трассировать по ним кабель
подключать оборудование между собой
создавать 3D-модели структурированных кабельных систем
формировать документацию и отчеты
оформлять чертежи

Получите тестовую лицензию и пошаговую инструкцию по выполнению типовых задач. Оцените все функции лично

Пройдите тест-драйв nanoCAD BIM СКС

ПОЛУЧИТЬ ТЕСТОВУЮ ЛИЦЕНЗИЮ И ИНСТРУКЦИЮ

Опыт пользователей

КЭР-ИНЖИНИРИНГ оптимизирует проектирование систем безопасности с помощью nanoCAD BIM СКС

Автоматизировали подсчет длины кабелей и составление спецификаций
Автоматизировали расчеты, интегрировали новое решение в общий процесс проектирования
Сократили рутинные операции и сосредоточились на более сложных задачах
Улучшили взаимодействие с помощью информационной модели
Автоматизировали трассировку кабелей по кабельным каналам и маркировку оборудования
Внедрили автоматическую проверку модели на коллизии
Получили «из коробки» встроенную базу данных оборудования
Ускорили выпуск проекта благодаря специализированным инструментам для проектирования охранно-пожарных и слаботочных систем

Смотрите видео с демонстрацией возможностей nanoCAD BIM СКС

01. Работа с подсистемой СКС

работы с моделью структурированной кабельной системы (СКС) в 2D и 3D
автоматическая расстановка рабочих мест в помещении
автоматическое подключение рабочих мест в электрической модели
автоматическое присвоение маркировок рабочим местам, использование настроек текста проекта и др.

02. Формирование схемы компоновки шкафа 19"

демонстрация информационной модели СКС
визуализация 3D-шкафа для оценки компоновки и содержимого
автоматическое формирование схемы компоновки шкафа 19″

03. Модель СКС в сводной модели здания

обзор плана с кабельными системами, рабочими местами и шкафами
переход от 2D к объёмному представлению для наглядного просмотра трасс и элементов
автоматическое создание трёхмерной модели этажа с высокой детализацией
выгрузка сводной модели здания

04. Использование наклонных трасс

наглядный пример обхода инженерных препятствий
интеллектуальное управление геометрией
подключение рабочих мест, считывание параметров трассы, выноски

Поможем перейти на nanoCAD BIM СКС
